產品概述:

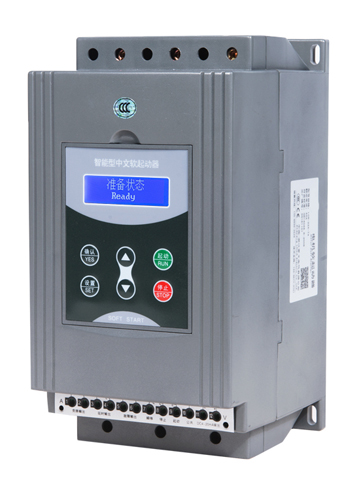

ZHZR-P系列軟啟動器為外置旁路型，采取三進六出結構設計，小而精致，具備完善的電機綜合保護功能，成套裝柜無需外置保護器，但必須外置交流接觸器配套使用，軟啟動器啟動完成后交流接觸器全壓運行，產品更穩定可靠，使用壽命更長；本產品廣泛適用于傳輸類設備、風機、水泵、破碎機等負載的起動控制，產品符合GB14048.6-2016標準。
V3軟起動（下稱V3）設計理念秉承可靠、好用、實用、低綜合成本。
這里所說的綜合成本包括：制造成本、現場調試成本、故障診斷成本、售后服務成本等。
V3具體特點羅列如下：
1、屏幕顯示信息量大，便于遠程診斷分析，減少因誤判而帶來的包括往返差旅費等故障解決成本。
2、外部適配N(xiāo)/5電流互感器，較之N/1或者N/0.1互感器，市場通用，方便售后維護。
3、可控硅驅動電路采用脈沖變壓器，減少因可控硅導通不良等而引起的電路板損壞。
4、無需現場校準電流。V3摒棄以往通過改變電流采樣電阻來適配不同功率起動柜的方法。原方法的最大弊端是，當匹配不同功率柜時，需要改變電流采樣電阻，并往往需要現場進行校準。V3僅通過互感器比例設置，即可與相應功率柜匹配。因其具有的通用性，極大的方便整機廠備貨與現場售后服務人員。
5、觸發電路功率大，可選用觸發電流達 100mA 的可控硅。擴大對可控硅的適應范圍，也便于整機廠選型。
6、所有的繼電器都可以編程，便于靈活應對用戶要求。
7、分別設置面板按鍵與接線端子的起動、停止方式（點動、軟起、軟停多種組合），可應對某些比較特殊的要求
8、真正的兩線方式。兩線控制起停方式接線極為簡單。通常，該起停方式尤其適用于浮球供水場合。
9、兩種起動方式：電壓起動、限流起動。
電壓起動方式，類似自耦起動或星-三角起動。但尤其適用于現場電源比較“軟”的場合：起動時輸出到電機的起動電壓，不受輸入電壓高低影響，僅取決于設定的起動電壓（電源電壓<起動電壓時例外）?？蓽p少無謂的“斜坡爬坡”時間，減少電機起動時大電流發熱時間，利于快速完成起動過程限流起動方式，適用于現場要求起動電流比較小的場合。起動全過程檢測三相平均電流不超過設定的數值。
10、可控硅限流功能。在整個起動、運行、軟停過程中，隨時監控電流不超過可控硅的標稱電流。最大程度避免可控硅因過流而損壞。
11、故障定位準確。例如，可發生缺相時，除了定位到缺相的相位，并且還定位到具體是輸入缺相還是輸出缺相。方便用戶現場查找故障源。
12、具有停機信息記錄。記錄中有停機時刻的輸入電壓、輸出電壓、各相電流、停機源、故障原因等信息。有了這類記錄，可以在用戶與服務方之間建立起規范化的溝通描述。避免因信息溝通不暢而造成的浪費。當遇到現場起動困難、莫名停機等疑難雜癥時，調用此規范的信息，有利于快速溝通以及了解現場情況，極大方便了解決故障以及遠程分析診斷。從而采取針對性措施快速解決問題。
13、為了現場快速簡便的判別常見故障，特設計了“工具箱”。工具箱中有端口測試、電源測試、可控硅短路測試。方便診斷現場情況。
14、具有完備的保護功能。且各項保護功能均可關閉，以滿足現場急需。
15、參數設置菜單設計簡潔易懂。各個相關參數分組歸類，相關參數附屬在主參數之后，便于相關參數一次設置完成并可避免遺漏關聯參數的設置。
技術參數:
序號
參數名稱
提要
2.1
額定電流
電機的額定電流。初次使用必設
2.2
起動模式
電壓、限流起動模式的選擇
2.3
缺相保護
判斷輸出輸入缺相依據的設置
2.4
短路保護
瞬時大電流的保護
2.5
欠流保護
電流太小的保護
2.6
失衡保護
電流不平衡保護
2.7
過載保護
超額定電流運行的保護
2.8
過熱保護
可控硅散熱器過熱的保護
2.9
過壓保護
輸入電壓太高的保護
2.10
欠壓保護
輸入電壓太低的保護
2.11
鍵盤
鍵盤按鍵起動及停止模式的設置
2.12
端子
接線端子起動及停止模式的設置
2.13
K1 編程
K1 繼電器功能設置
2.14
K2 編程
K2 繼電器功能的設置
2.15
K3 編程
K3 繼電器功能的設置
2.16
直流表
外接 0~20mA、4~20mA 直流表的選擇
2.17
電源相序
可限定何種輸入相序方可起動
2.18
軟停設置
有關軟停過程參數的設置
2.19
起動延時
收到起動指令后，延時起動時間
2.20
來電重起
運行期間停電，再次來電后是否自動起動
2.19
恢復出廠設置
額定電流恢復到出廠設置，其它參數恢復到缺省值
外形尺寸:
序號
參數
選項
缺省值
2.2
起動模式
電壓起動、限流起動
電壓起動
